事業内容

加工用の主な取扱商品

※ 上記以外の製品につきましては別途ご相談ください。

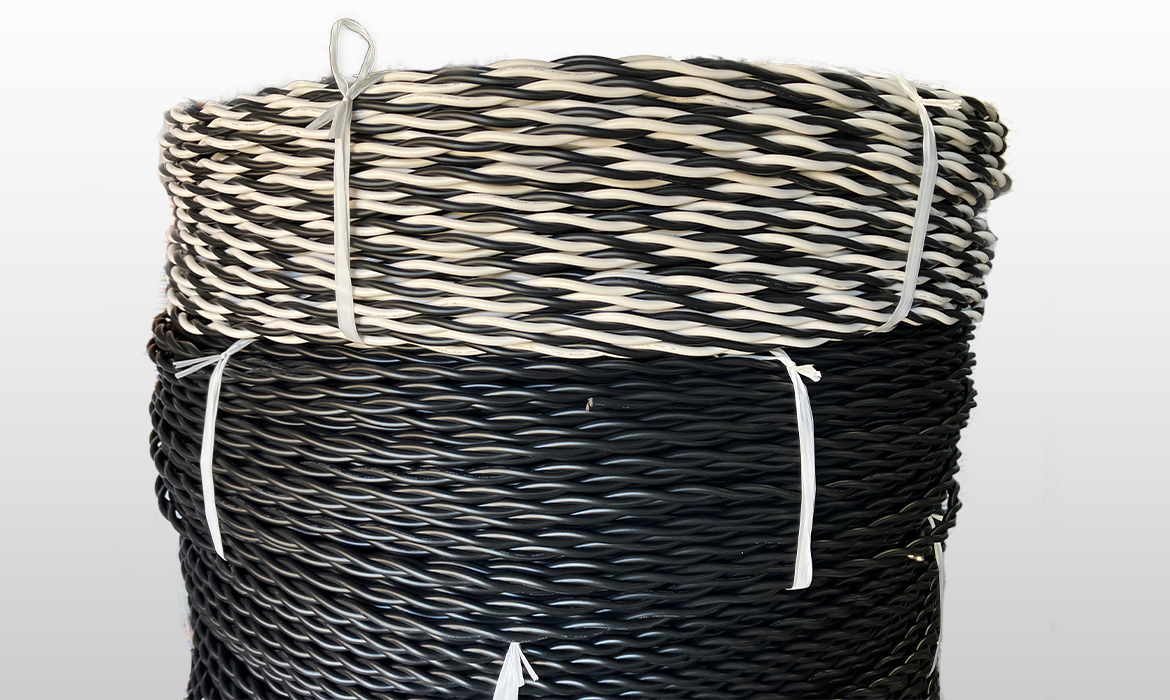

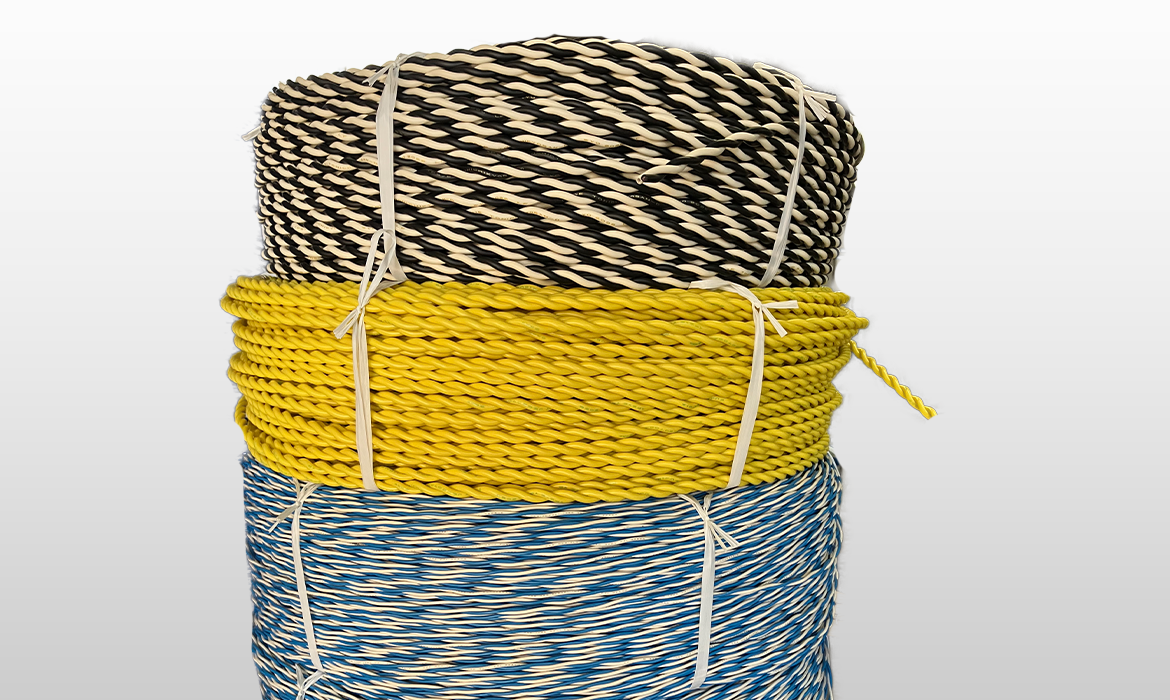

ツイスト加工は複数の電線を一定の間隔（＝撚りピッチ）で撚り合わせる加工です。複数の電線を撚り合わせることによって取り回しが容易になり作業効率の向上につながります。また、ご希望の芯数や撚りピッチ、その他マーキング入りやボビン巻にも柔軟に対応させていただきます。

複数の電線を平行に並べて融着することで一体化することができます。端末は容易に剥離することができるため、加工するのに適しております。

電線にご指定の色でらせん状や直線のラインを均一にペイントすることができます。配線の識別が容易となり組み立て作業や保守・点検時の作業効率向上につながります。

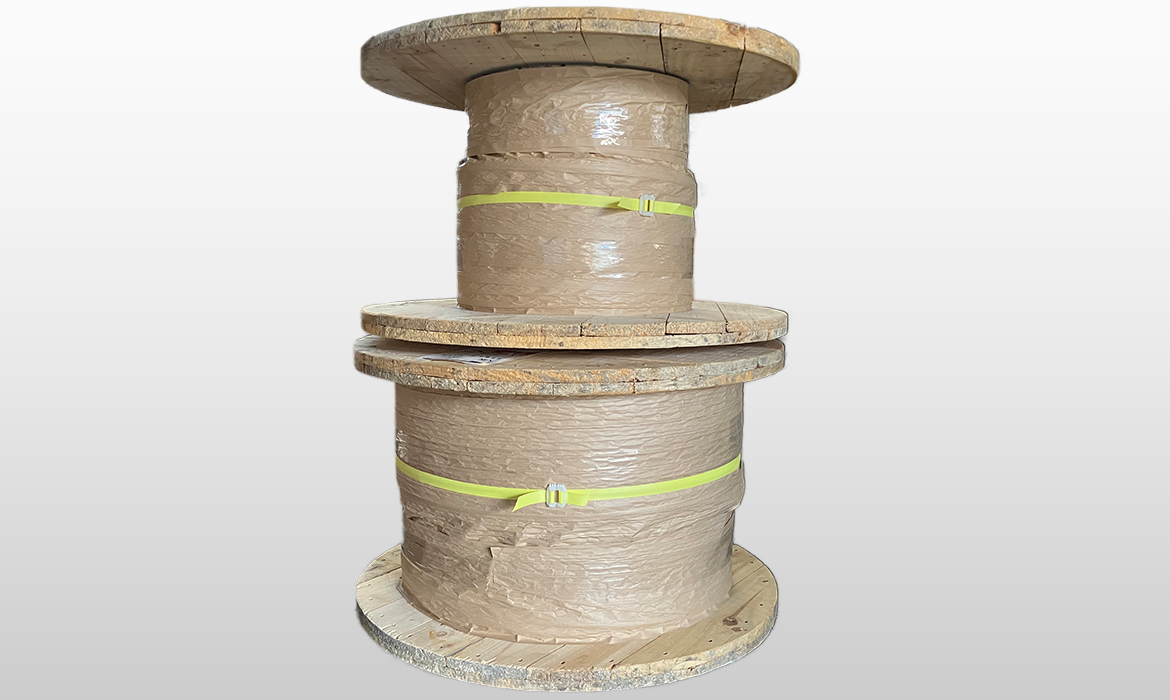

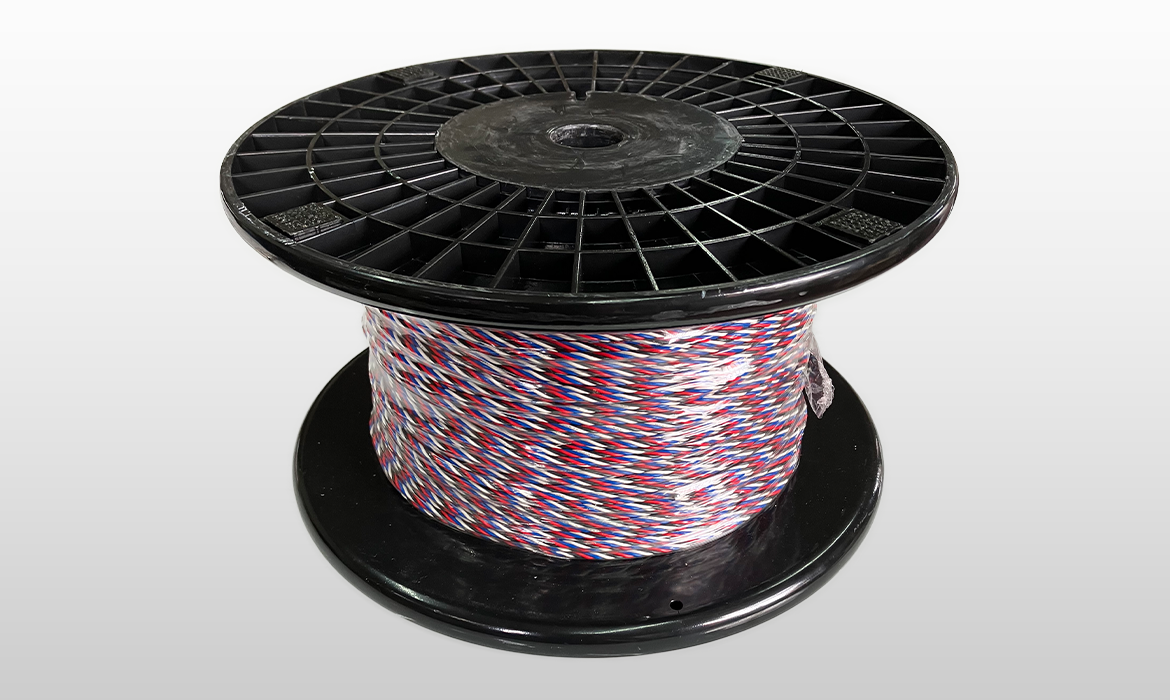

ご指定の電線やケーブルをご指定の条件でプラスチックのボビン、又はドラムに巻き替えることができます。保管や運搬がしやすくなるほか輸出の際の梱包仕様に対応するためにも重要な工程です。

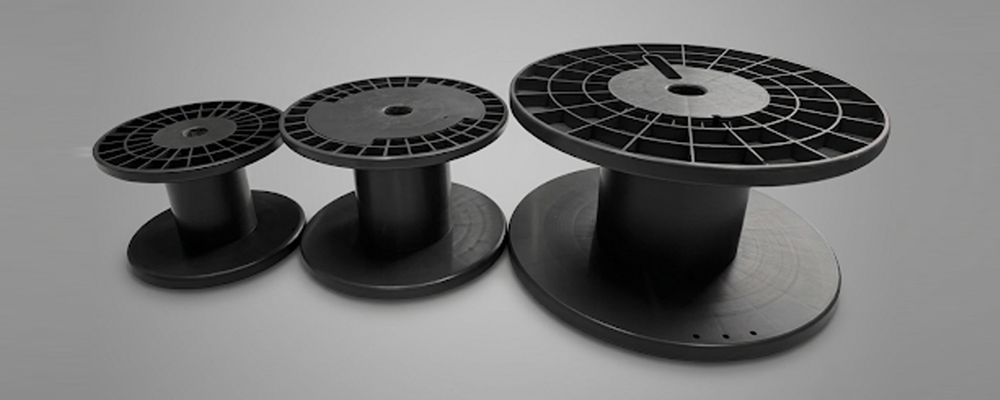

特記無き場合、単位はmm

品名	鍔径	胴径	内幅	穴径	鍔厚	全長	重量(g)	鍔R
P-1	100	50	70	16	10	90	102	3
P-3	130	60	90	20	10	110	170	4.5
P-5	160	70	90	20	12	114	300	5
P-10	200	90	110	25	12	134	500	5
P-15	250	110	110	32	15	140	890	3
P-30	300	130	130	31	15	160	1300	3
P-40	350	150	130	32	18	166	1900	5

平編み銅線（TBC)をはじめ、特注ケーブルの製作販売、及びそれぞれの加工品の端末加工なども対応させていただきます。お気軽にご相談下さい。

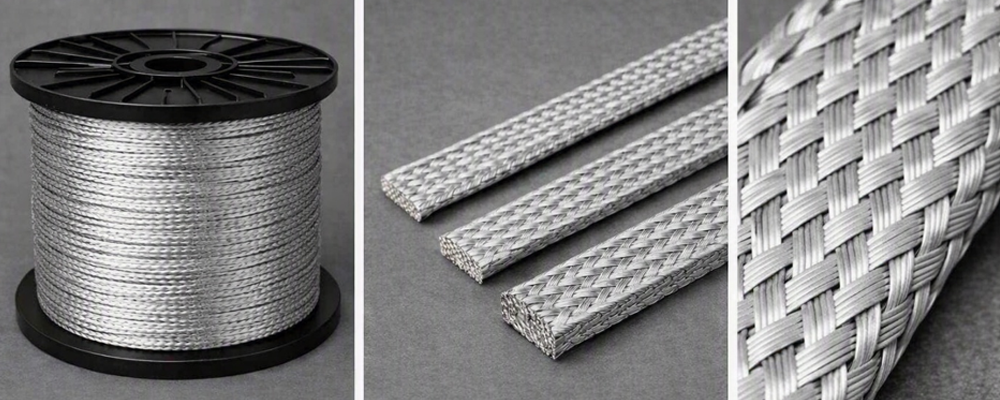

平編銅線は、可撓性を必要とする電気導体として柔軟性に優れフラット形状なことから、省スペースでの配線が可能です。また、撚り線と比較して表面積が大きく放熱効果に優れ安全電流が大きくとれます。

スズメッキ軟銅線（JIS C 3152）を集束したものを編組して中空の平編線とし成型する。その内容は下表の通りとする。（0.5SQ～38SQ）

公称断面積（mm2）	素線径（mm）	素線総本数（本）	構成打数×持数	概算重量（kg/km）	仕上寸法約（mm）
0.5	0.12	48	16×3	5.3	1.8×0.5
0.75	0.12	64	16×4	7.4	2.3×0.6
1.25	0.12	112	16×7	12.9	3.5×0.7
2	0.12	176	16×7 + 8×8	20.3	5.5×0.8
3.5	0.12	320	32×10	37	9.0×0.8
5.5	0.12	480	32×15	55.5	11.0×1.1
8	0.12	716	22×20 + 23×12	81.4	15.0×1.4
14	0.12	1248	32×39	144.2	21.0×1.5
22	0.12	1944	36×54	225.6	25.0×2.0
30	0.12	2664	36×74	310.2	30.0×2.7
38	0.12	3384	36×94	386.5	35.0×2.5
